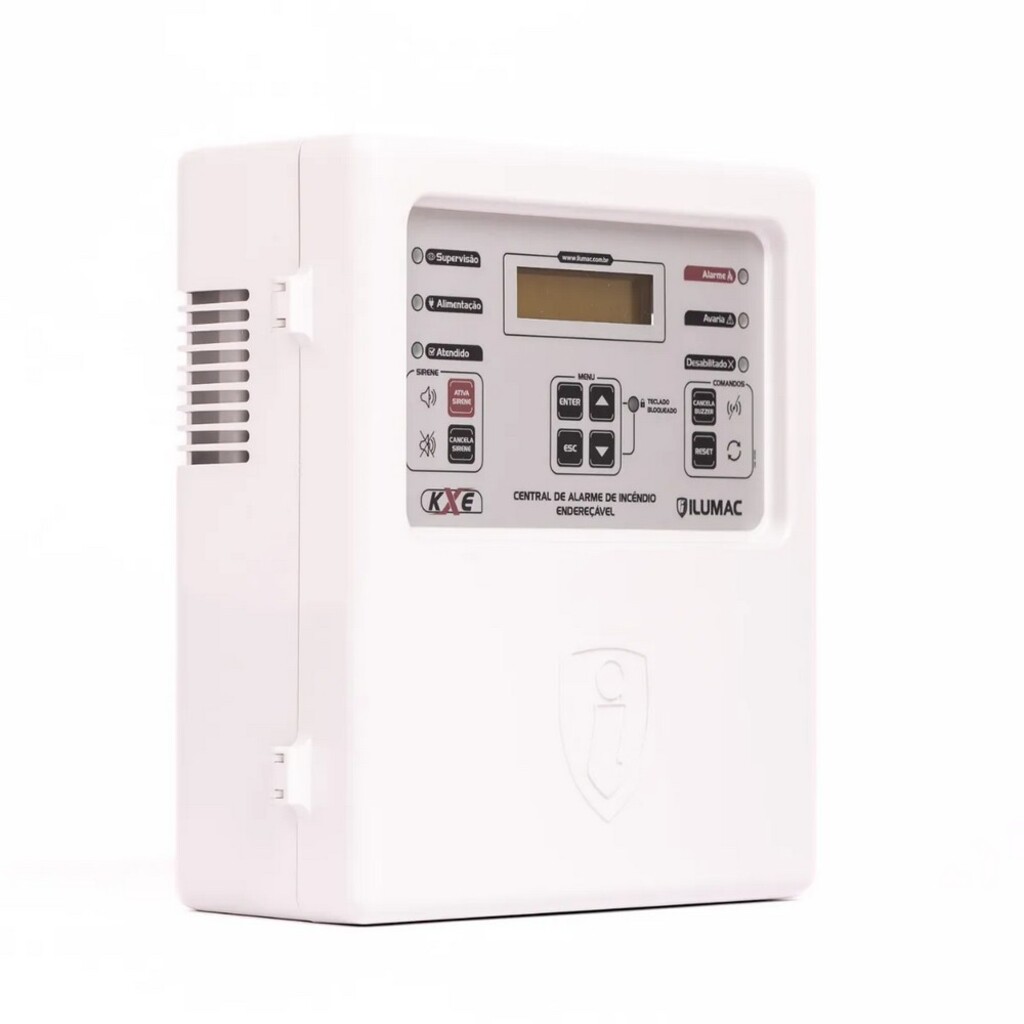

- O que é: A Central Endereçável KXE-125 é uma central de alarme inteligente com capacidade para gerenciar até 125 endereços em um único laço. Ideal para sistemas de detecção de incêndio, ela é equipada com um painel digital LCD, possui interface IHM intuitiva e suporta dispositivos da ILUMAC com protocolo ALF-500. A central garante supervisão contínua e conta com uma fonte de alimentação automática que integra duas baterias internas para garantir funcionamento mesmo durante quedas de energia.
- Para que serve: A KXE-125 gerencia a rede de dispositivos de segurança, como detectores de fumaça, sensores de temperatura, acionadores manuais e sirenes audiovisuais endereçáveis, proporcionando um controle centralizado e eficiente para sistemas de alarme contra incêndio. Ela permite configurar e testar facilmente os dispositivos conectados, além de registrar eventos e falhas, sendo essencial para monitoramento e controle em tempo real.
- Onde usar: Ideal para instalação em edifícios comerciais, industriais, hospitais e outros locais que exijam sistemas de segurança contra incêndio. Seu design e características a tornam adequada tanto para uso em novos projetos quanto em sistemas de retrofit.
- Como usar: A central KXE-125 deve ser conectada a um laço de dispositivos endereçáveis ILUMAC (máximo de 125 endereços por laço). Durante a instalação, deve-se programar a central para reconhecer os dispositivos conectados e configurar zonas de alarme. O painel LCD facilita a visualização de informações, como status de supervisão, alarmes, avarias e eventos históricos. A central ainda permite configuração de senhas e bloqueio de painel para garantir segurança operacional. Em caso de falha de energia, a alimentação das baterias internas mantém o sistema ativo.
- DESCRIÇÃO
Marca: Ilumac
Modelo: KXE-125 1LB S-BAT
- ESPECIFICAÇÕES
Alimentação principal da rede elétrica: 100 à 240VCA - 60Hz.
Consumo de energia da rede elétrica: 115 Watts
Proteção na entrada da rede elétrica: Fusível de vidro 20AG-2A (fusão rápida)
Tensão de saída nominal (operação): 24Vcc (21 à 28Vcc)
Corrente máxima da fonte de alimentação: 2,5A @ 28Vcc (25oC)
Proteção na saída da fonte: Eletrônica - contra sobrecarga acima de 2,5 A
- Distribuição das cargas da fonte em repouso:
100mA para circuitos internos.
1000mA para os laços endereçáveis de detecção.
400mA para o recarregador de baterias
- Distribuição das cargas da fonte em alarme:
100mA para circuitos internos.
1000mA para os laços endereçáveis de detecção.
1000mA para saída circuito de sirenes convencionais.
Alimentação secundária: 24Vcc (2 baterias seladas interna de 12V 2,2 A/h)*
Corrente de recarga das baterias: 400mA @ 27,6Vcc nominal 25oC
Proteção na recarga das baterias: Fusível rearmável-PTC 1,5A @ 24Vcc (25oC)
Proteção de curto-circuito saída de sirenes: Fusível rearmável-PTC 1,5A @ 24Vcc (25oC)
Saída relé auxiliar: 1 saída contato-seco 1A @ 30V (carga resistiva)
Corrente máxima por laco: 1000mA @ 27Vcc
Proteção de curto-circuito por laço: Fusível rearmável-PTC 1,5A @ 24Vcc (25oC)
Quantidade de endereços (máximo): 125 endereços (de acordo com o modelo)
Quantidade de endereços por laço: 125 endereços (de acordo com o modelo)
Quant. máxima de sirenes por laço: 20, limitada **
Topologia: Classe B linear (3 fios)
Impedância do drive de comunicação: 2K2
Resistência mínima suportada no drive do laço: 180 ohms
Capacitância máxima do cabo: 120pF/m.
Resistência máxima do cabo: 25 ohms/Km.
Secção dos condutores do cabo: Mínima de 1,0mm2 e máxima de 2,5mm2
Comprimento máx. do laço: 1.000 @ 1,5mm2 / 1.500 @ 2,5mm2 *
Área de cobertura máxima por laço: 1.600m2
Protocolo de comunicação: ALF-500 (exclusivo ILUMAC).
Painéis repetidores: Suporta até 5 painéis PRD-DUAL
Grupos e Zonas: 16
Log de eventos: 500 últimas ocorrências
Painel frontal (IHM): 7 LEDs / 8 teclas / LCD 2x16 com backlight de LED
Grau de proteção: IP20 (uso interno)
Temperatura de operação: 0 à 40C
Umidade relativa: Máximo 95% sem condensação.
Material da caixa: ABS branco
Fixação: Caixa de sobrepor com 4 entradas para tubo 3/4 "
Normas técnicas de referências: NBR 17240:2010 | ISO 7240-2 | ISO 7240-4
