Módulo de Comando 24v Endereçável MSR3-E - Ilumac

- O que é: O módulo de saída endereçável é um dispositivo de interligação projetado para permitir que uma central de alarme controle o acionamento de dispositivos não endereçáveis, como sirenes, motores, bombas de água, portas corta-fogo, entre outros.

- Para que serve: Serve para acionar dispositivos externos através de comandos enviados pela central de alarme, oferecendo a possibilidade de ajuste de atraso no acionamento e configuração de saída, podendo operar com contato seco ou com potencial de 24Vcc.

- Onde usar: Ideal para sistemas de alarme e controle em ambientes internos, onde seja necessário acionar dispositivos de segurança ou controle de forma automática.
*A corrente máxima suportada na saída com o uso obrigatório de fonte de alimentação externa.*

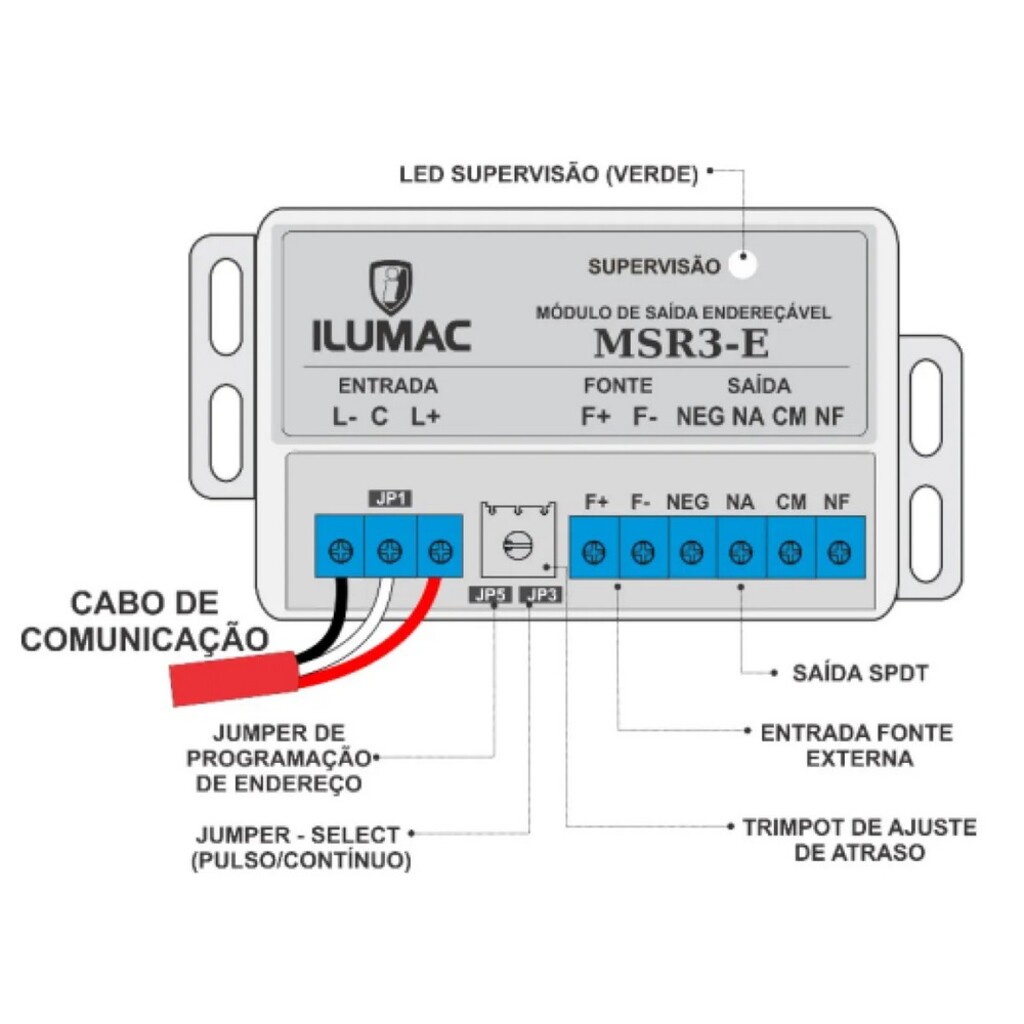

- Como usar: Instale o módulo em uma caixa de sobrepor e conecte-o aos dispositivos a serem acionados. Ajuste o trimpot para configurar o atraso no acionamento, que pode ser de até 6 minutos. Configure a saída conforme necessário, utilizando contato seco ou fonte externa de 24Vcc.

- DESCRIÇÃO
Marca: Ilumac
Modelo: MSR3-E

- ESPECIFICAÇÕES
Tensão nominal: 24Vcc
Tensão de operação: 22 à 28Vcc
Correntes de consumo: 350uA @ 24Vcc em supervisão. 30mA @ 24Vcc com a saída ativada.
Tipo de saída: 1 saída contato-seco 30V@1A (carga resistiva) ou 1 saída pot. 1A @ 24Vcc (com fonte externa)
Proteção de curto: Fusível rearmável-PTC 1,5A @ 24Vcc (25oC)
Endereços programáveis: 1 à 500
Protocolo de comunicação: ALF-500 (proprietário)
Impedância do drive de comunicação: 47K Ohms
Grau de proteção: IP20 (uso interno)
Material da caixa: Caixa plástica ABS cinza.
Fixação: Caixa de sobrepor com bornes de conexão.
Temperatura de operação: 0 à 50oC
Umidade relativa: 0 à 95% (sem condensação)
Dimensões (AxLxP): 60x100x28mm
Peso: 70g
Normas técnicas aplicáveis: NBR 17240 | ISO 7240-18
